Cost Cynulliad PCB
Pan fyddwn yn siarad am gost cydosod PCB , daw nifer o ffactorau i'n meddwl fel costau llafur, technoleg a ddefnyddir, pecynnu'r rhannau, maint y byrddau, amser troi, nifer y rhannau traw mân a ddefnyddir ac ati. Pan fydd y rhan fwyaf o'r ffactorau uchod yn aros yr un fath beth bynnag yw'r rhanbarth, mae costau llafur yn amrywio o ranbarth i ranbarth. Felly er mwyn sicrhau cynulliad PCB cost-effeithiol mae angen ystyried amryw ffactorau.
Costau Llafur - Fel y soniwyd o'r blaen, mae costau llafur yn dibynnu ar y rhanbarth lle mae'r byrddau'n cael eu hymgynnull oherwydd bod y cynulliad nid yn unig yn cynnwys y broses awtomataidd ond hefyd yn gofyn am ryngweithio dynol. Felly os yw'r llafur yn rhad yna bydd cyfanswm y gost yn rhatach yn bendant. Er enghraifft, bydd bwrdd sydd wedi'i ymgynnull yng Ngogledd America 3 i 4 gwaith yn ddrytach o'i gymharu ag un sydd wedi'i ymgynnull yn Asia oherwydd argaeledd llafur rhad a medrus. Er bod y costau llafur yn Asia wedi gweld cynnydd syfrdanol dros y degawd diwethaf ond mae'r gost gyffredinol yn dal i fod yn rhatach.

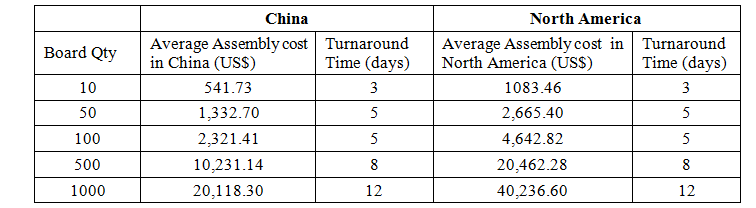

Gadewch inni weld cymhariaeth prisiau bwrdd syml 2 haen wedi'i ymgynnull yng Ngogledd America a Tsieina.
Isod ceir y tabl sy'n cynrychioli'r gwahanol becynnau a ddefnyddir i gyfrifo'r gost ymgynnull uchod:
Ond mae'r gost is hon yn dod â rhai heriau ychwanegol fel costau cludo, oedi cyfathrebu oherwydd gwahaniaethau parth amser sydd yn ei dro yn cynyddu'r amser troi a thrwy hynny gynyddu'r gost oddeutu 10 i 20%.
Amser troi - gall cost y Cynulliad amrywio yn ôl yr amser troi hefyd. Gall amseroedd cynulliad byrrach gynyddu'r gost o fwy na 30% -200% o'i gymharu â'r amseroedd ymgynnull arferol. Ar gyfer cynulliad cyflym weithiau efallai y bydd yn rhaid i'r gwneuthurwr ddal yr archebion presennol a chanolbwyntio ar y gorchymyn cyflym, mae cludo cyflym hefyd yn costio yn uwch ac mewn rhai achosion efallai y bydd angen peryglu'r lleoliad gweithgynhyrchu hefyd i gyflawni'r dyddiad cau a thrwy hynny gynyddu cost y cynulliad yn sylweddol yn rhai achosion.
Nifer y byrddau sydd i'w cydosod - Gall prisiau'r cynulliad fod yn eithaf twyllodrus pan fyddant mewn symiau llai. Gall cyfanswm cost ymgynnull byrddau prototeip ymddangos yn llawer llai o gymharu â chyfanswm cost byrddau wrth eu cynhyrchu mewn meintiau mwy. Ond un peth y mae pobl yn methu â sylwi arno yw bod pris uned cynulliad yn gostwng i raddau helaeth iawn wrth ei gynhyrchu mewn symiau mawr. Mae llawer o ffactorau'n adio i gost y cynulliad fel setup cychwynnol, stensil a rhaglennu. Felly yn achos byrddau prototeip bydd y gost hon yn llawer sylweddol ond rhag ofn y bydd y gost hon yn dod yn ddibwys gan eu bod yn gost un-amser ac nid oes angen eu hatgynhyrchu dro ar ôl tro.
Technoleg a ddefnyddir - Ffactor pwysig arall sy'n chwarae rhan bwysig yng nghost y cynulliad yw'r math o dechnoleg a ddefnyddir naill ai technoleg trwy dwll neu dechnoleg mowntio wyneb (UDRh) neu'r ddau weithiau. Er bod yr UDRh yn rhatach oherwydd cost gychwynnol isel y setup oherwydd graddfa uchel o awtomeiddio a dwysedd cydran uwch ond weithiau mae'n anochel cael yr holl ddyfeisiau mowntio wyneb (SMDs) ar fwrdd. Ar y pwynt hwn mae technoleg twll yn dod i rym. Felly rydym yn gweld cynnydd yn y gost gan ei fod yn gofyn am ddrilio ychwanegol y byrddau a gostyngiad yn yr ardal lwybro.
Pecynnu'r rhannau - Mae cydrannau electronig yn dod mewn gwahanol becynnau, felly gall cost cydosod hefyd amrywio yn ôl pecynnu'r rhannau. Mae gan rannau fel BGAs a QFNs gost cydosod uwch oherwydd bod gan y rhannau hyn gysylltiadau trydanol oddi tanynt ac mae'n cymryd ffynhonnell gywirdeb uwch i osod y rhannau hyn. Maent hefyd angen archwiliad pelydr-X i wirio am wagleoedd a chylched fer rhwng y pinnau. Mae hyn yn cynyddu cost ymgynnull y rhannau hyn yn gymharol i'r pecynnau mwy generig fel SMD, 0603, 0805, 1206 ac ati.
I grynhoi, mae cost cydosod PCB yn dibynnu ar gost llafur, stensil, amser troi, faint o fyrddau ymgynnull sydd eu hangen a phecynnu'r rhannau a ddefnyddir. Weithiau mae angen rhaglennu'r bwrdd hefyd ond nid yw Bittele yn codi unrhyw ffioedd rhaglennu.

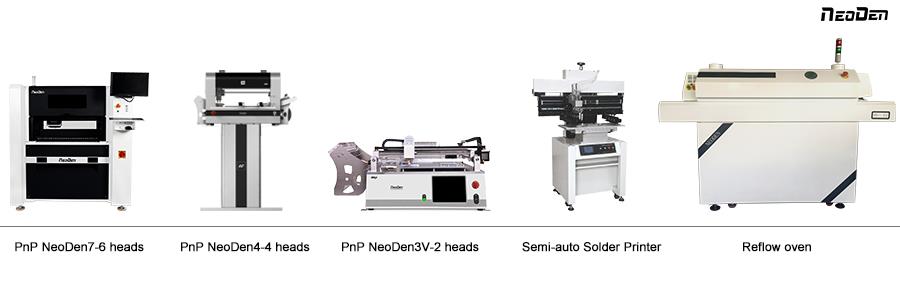

Mae NeoDen yn darparu datrysiadau llinell cydosod smt llawn, gan gynnwys popty ail-lenwi UDRh, peiriant sodro tonnau, peiriant dewis a gosod, argraffydd past solder, llwythwr PCB, dadlwytho PCB, mowntiwr sglodion, peiriant AOI UDRh, peiriant SPI UDRh, peiriant pelydr-X UDRh, Offer llinell ymgynnull UDRh, Offer cynhyrchu PCB smt darnau sbâr ac ati unrhyw beiriannau UDRh caredig y gallai fod eu hangen arnoch, cysylltwch â ni i gael mwy o wybodaeth:
