Cyflwyniad
Mae llawer o hobïwyr yn osgoi sodro ail-lenwi fel y pla. Nid yw rhai erioed wedi clywed amdano, mae eraill wedi ei ddileu fel rhywbeth rhy anodd, gormod o drafferth, neu'n ddiangen ar gyfer eu prosiectau bach. Ar ôl plymio pen yn gyntaf i sodro ail-lenwi a rhannau mowntio wyneb, fodd bynnag, rydym yn eich sicrhau, mae'n werth chweil. Ar ôl ychydig o ymarfer, rydym mewn gwirionedd yn canfod bod poblogi a sodro PCB â mowntiau wyneb a sodro ail-lenwi yn gyflymach mewn gwirionedd nag y byddai ar gyfer bwrdd trwodd twll cyfatebol. Yn yr adrannau canlynol, byddwn yn rhannu gyda chi yr awgrymiadau, y triciau a'r technegau rydyn ni wedi'u codi trwy ein profiad gyda sodro ail-lenwi. Dylid nodi nad ydym yn arbenigwyr o bell ffordd, rydym yn hobïwyr gostyngedig fel chi ac er ein bod wedi canfod bod y pethau hyn yn gweithio i ni, ni ddylid eu hystyried fel yr "un ffordd wirioneddol" ac mai chi fydd orau. wedi'i wasanaethu trwy fireinio'ch techneg ar eich pen eich hun yn seiliedig ar eich arsylwadau.
Dewis cydrannau
Rydym wedi defnyddio DigiKey fel ein prif werthwr ar gyfer ein rhannau mowntio wyneb, ond mae yna nifer o gwmnïau sydd â dewis mawr o gydrannau mowntio wyneb. Rydym yn tueddu i barhau i ddychwelyd i DigiKey oherwydd er eu bod yn addawol , mae eu gwefan yn cynnig rhai offer chwilio a hidlo pwerus iawn sy'n syml ac yn ddibynadwy. Dewis da arall ar gyfer hela rhannau, yn enwedig os ydych chi'n edrych i gael y pris gorau am un rhan yw Octopart (octopart.com) sy'n cynnig canlyniadau cyfanredol gan nifer o werthwyr.

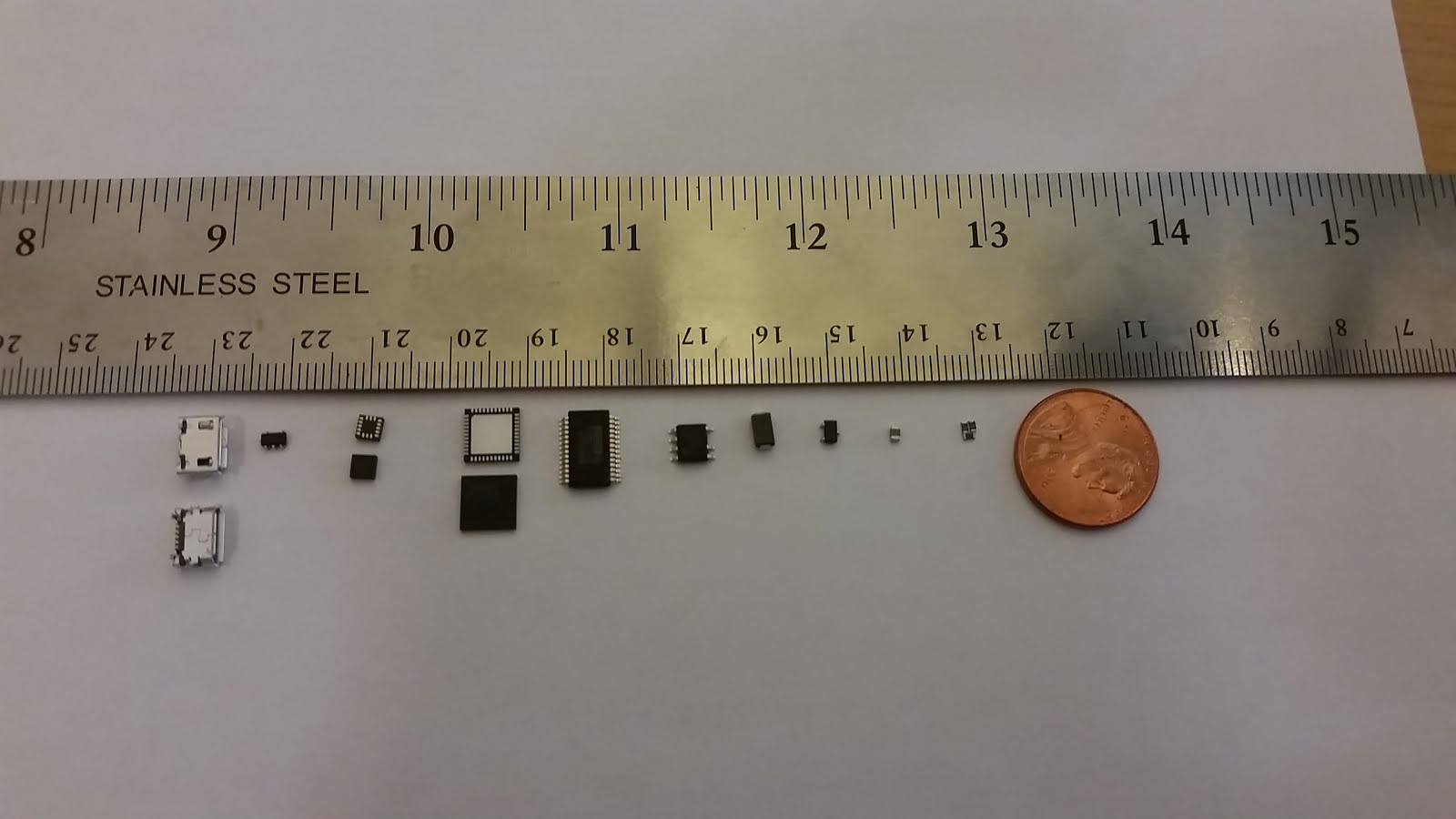

Bydd y rhan fwyaf o rannau rydych chi wedi arfer eu cael mewn SIP, DIP, a phecynnau twll drwodd eraill hefyd yn dod mewn amrywiaeth o becynnau mowntio wyneb. Mewn gwirionedd, mae rhai rhannau y gellir eu canfod mewn pecynnu mowntin wyneb yn unig. Wrth ddewis rhannau, byddwch chi am wirio dwbl y patrwm tir a argymhellir gan y rhan ac yn benodol, traw y pecyn, neu'r bylchau rhwng y pinnau. Os ydych chi'n cael rhan gyda thraw rhy fach, efallai y bydd gennych amser caled yn ei sodro yn dibynnu ar ba ddulliau rydych chi'n eu defnyddio a'ch sgil a'ch profiad gyda'r dull. Efallai y bydd y pecyn SOIC, sy'n ddigon mawr i gael ei sodro â llaw, yn ddewis da i ddechreuwr.
Gellir dod o hyd i lawer o rannau goddefol fel gwrthyddion a chynwysyddion ar eu cyfer mewn pecyn safonol 603 yr ydym wedi canfod ei fod yn gyfuniad da iawn o fod yn ddigon bach i ganiatáu i gylchedwaith cryno iawn ac yn ddigon mawr fod yn hylaw heb ormod o anhawster. Os yw'r 603 yn ymddangos yn rhy fach hefyd, rhowch gynnig ar 805.
Dylunio bwrdd cylched printiedig wedi'i deilwra
Mae yna amrywiaeth o wahanol raglenni ar gael i'ch helpu chi i ddylunio'ch bwrdd cylched printiedig eich hun. Maent yn amrywio o'r behemoth diwydiannol Altium i'r Cylchedau 123D sy'n seiliedig ar borwr gan Autodesk. Rydym yn argymell eich bod yn dewis un sy'n addas i'ch profiad, eich ceisiadau a'ch cyllideb.
Mae Eagle yn un o'r rhaglenni dylunio mwy poblogaidd ac mae'n cynnig fersiwn ysgafn am ddim at ddefnydd anfasnachol. Er ei fod yn bwerus, mae gan Eagle ychydig o gromlin ddysgu iddo. Os ydych chi'n chwilio am y ffordd gyflymaf i gael syniad i mewn i PCB heb unrhyw brofiad, rhowch gynnig ar 123D Circuits.
Ffabrigo bwrdd cylched printiedig wedi'i deilwra
Ar ôl i chi ddylunio'ch bwrdd cylched a'i wirio deirgwaith, mae'n bryd ei ffugio. Lle ychydig flynyddoedd yn ôl roedd ein hopsiynau wedi'u cyfyngu i ysgythru'ch bwrdd cylched eich hun â llaw, y dyddiau hyn gallwch gyflwyno ffeiliau Gerber i wasanaeth ar-lein a chael eich bwrdd cylched personol yn y post ychydig ddyddiau neu wythnosau'n ddiweddarach (yn dibynnu ar faint rydych chi eisiau gwario).
Weithiau gall allforio ffeiliau Gerber fod ychydig yn anodd, felly rydyn ni wedi bod yn defnyddio rhaglen dda o'r enw "gerbv" (gerbv.sourceforge.net) i wirio ein ffeiliau Gerber a NC Drill. Mae'n ysgafn ac yn rhad ac am ddim, ac mae'n wiriad pwyll da i sicrhau bod eich holl haenau wedi'u leinio.
Rydyn ni wedi bod yn defnyddio Seeed Studio ar gyfer ein byrddau cylched ac wedi bod yn falch iawn o ansawdd a phris y byrddau cylched. Maent, fodd bynnag, wedi'u lleoli yn Tsieina ac yn aml byddant yn cymryd ychydig wythnosau i gyrraedd yma yn yr UD. Dewis arall posib, yn enwedig i drigolion Ewrop yw Mint Tek .
Waeth pa wasanaeth rydych chi'n ei ddefnyddio, gwnewch yn siŵr eich bod yn gwirio manylebau'r gwneuthurwr ar gyfer y darparwr o'ch dewis. Bydd gan bob gwneuthurwr isafswm olrhain, sgrin sidan a meintiau tyllau ychydig yn wahanol. Fel arfer, mae gwneud hyn yn anghywir yn syml yn golygu y byddant yn anfon e-bost atoch yn gofyn am ailgyflwyniad sy'n cyd-fynd â'r cyfyngiadau.
Cymhwyso past solder â llaw
Mae past solder yn ataliad gludiog o ronynnau sodr mewn fflwcs. Yn nodweddiadol mae'n dod mewn tiwbiau neu dybiau bach. Er y bydd y mwyafrif o linellau cynhyrchu cyfaint uchel yn defnyddio past solder gan ddefnyddio stensil, ar gyfer hobbyist, mae'n eithaf rhesymol defnyddio'r past â llaw.

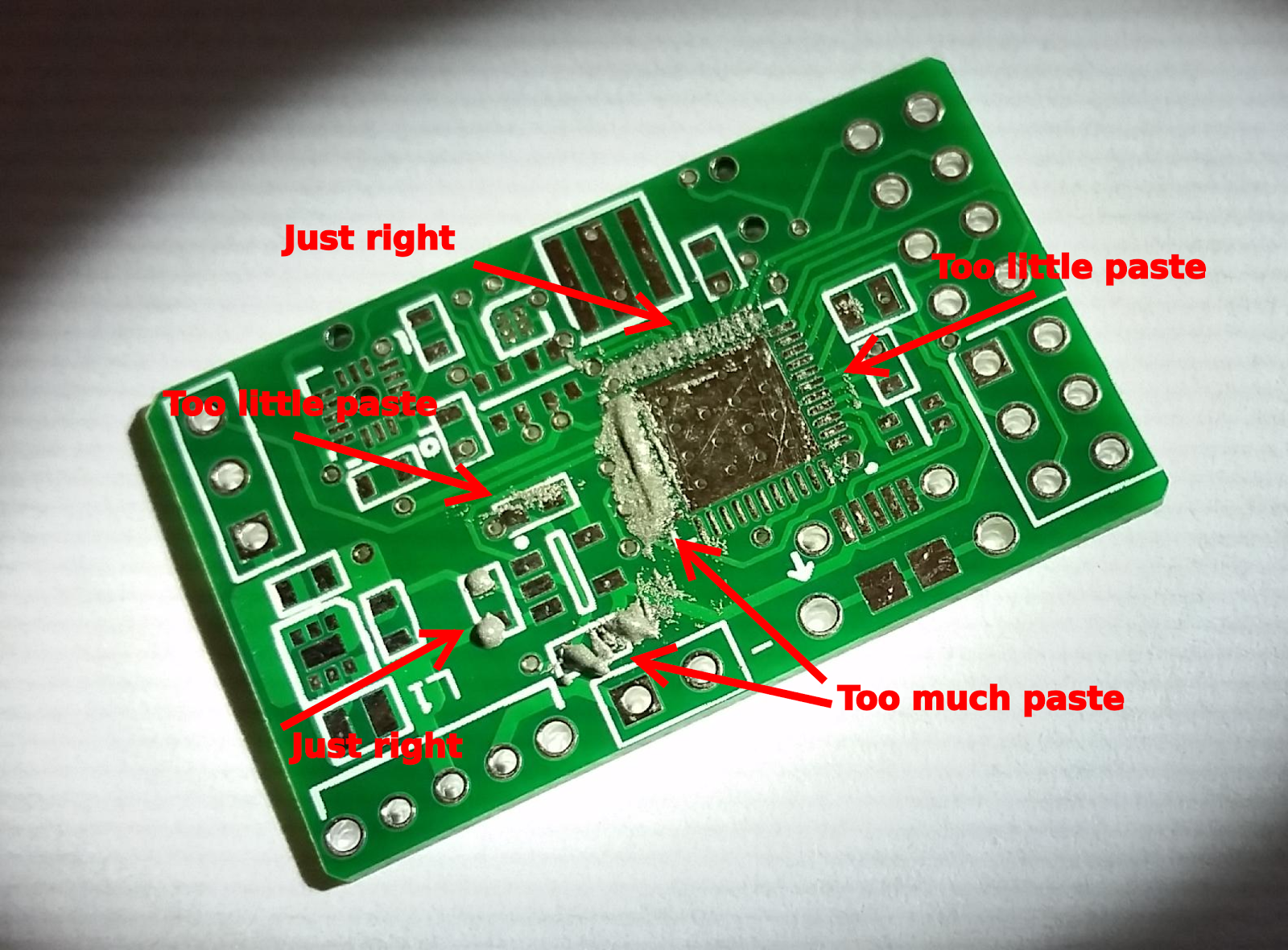

Wrth gymhwyso past solder â llaw, byddwch chi am geisio anelu at gymaint o gysondeb â phosib ar gyfer faint o past solder fesul milimetr sgwâr o bad (neu gyswllt). Er y gallai hynny swnio'n ddychrynllyd, fel arfer mae hyn yn golygu sorta yn arogli glob o past solder ar draws pad neu dabio diferyn o past yn ei erbyn yn fyr. Bydd faint o past solder y byddwch chi am ei gymhwyso yn amrywio ychydig yn seiliedig ar ôl troed y gydran rydych chi'n ceisio ei sodro. Bydd 603au ac 805au nid yn unig yn cynnal, ond yn elwa o gael past solder ychydig yn fwy ar bob cyswllt lle bydd pecyn trwchus fel QFN yn sodro orau pan ddefnyddir taeniad tenau iawn o past sodr.
Gyda phrofiad, fe gewch well teimlad am y swm gorau posibl o past solder ar gyfer gwahanol gydrannau, ond ein cyngor cyffredinol yw cyfeiliorni ar ochr rhy ychydig o past solder na gormod o past solder.
