Cyflwyniad
Hail -laesufforynnau yn cael ei argraffu ymlaen llaw ar y padiau PCB trwy gynhesu'r past sodr yn toddi, er mwyn cyflawni'r cydrannau cydosod wyneb yn dod i ben neu binnau a phinnau PCB rhwng cysylltiad mecanyddol a thrydanol y broses sodro. Bydd yr erthygl hon yn helpu dechreuwyr smt i ddeall rhai telerau cyffredin ar gyfer ail -lenwi popty. Mae gan ddysgu terminoleg gyffredin popty ail -lenwi y rolau hyn:
- Gwella effeithlonrwydd cyfathrebu
- Optimeiddio dyluniad proses a datrys problemau
- Cefnogi arloesedd technolegol a chronni gwybodaeth
- Gwella cystadleurwydd proffesiynol
I. Y cysyniad sylfaenol o beiriant sodro ail -lenwi
1. Egwyddor weithredol peiriant sodro ail -lenwi
Mae egwyddor sylfaenol popty ail -lenwi yn seiliedig ar briodweddau ehangu thermol a chrebachu mater. Proses sodro, mae'r past sodr yn cael ei gynhesu uwchben y pwynt toddi, mae powdr sodr yn toddi ac yn ymledu i'r pinnau cydran a phadiau PCB rhwng ffurfio pwynt weldio solet. Mae'r fflwcs yn chwarae rôl yn y broses hon i leihau'r tensiwn arwyneb yn y cymal, gan hyrwyddo llif unffurf a bondio'r sodr. Yn dilyn hynny, gyda'r gostyngiad graddol yn y tymheredd, y halltu oeri sodr, cwblhewch y broses weldio.
2. Prif ardaloedd cymhwysiad peiriant sodro ail -lenwi
- Diwydiant Electroneg:Gosod Bwrdd Cylchdaith, Technoleg Smt, Gweithgynhyrchu ac Atgyweirio PCB.
- Diwydiant Cyfathrebu:Weldio dyfais optoelectroneg, weldio cebl foltedd uchel.
- Diwydiant Modurol:Ar gyfer weldio bwrdd cylched modurol a gosod rhannau, er mwyn sicrhau dibynadwyedd a gwydnwch cydrannau electronig modurol.
- Diwydiant Offer Cartref:Ar gyfer gosod a weldio byrddau cylched, cydrannau a chymalau sodr mewn amrywiol offer cartref
- Diwydiant Awyrofod:Lanswyr Weldio
II. Y dadansoddiad terminoleg gyffredin
1. Solder
Defnyddir sodr i lenwi'r weld, cladin a brazing yn deunydd aloi metel y term cyffredinol. Gan gynnwys gwifren weldio, gwialen weldio, preswylio a sodro aloi.
1.1 Beth yw'r sodr a ddefnyddir yn gyffredin?
Gwahanol bwyntiau toddi:Sodr caled a sodr meddal.
Cyfansoddiad gwahanol:Sodr plwm tun, sodr arian, sodr copr, ac ati.
1.2 Tymheredd Sodro
- Parth cyn-gynhesu:Mae'r tymheredd fel arfer rhwng gradd 150 - 200. Mae tymheredd y parth sodro fel arfer rhwng gradd 150 - 200. Prif bwrpas y cam hwn yw caniatáu i'r bwrdd cylched a'r cydrannau gynhesu'n araf ac yn gyfartal.
- Parth dal:Mae'r tymheredd fel arfer yn cael ei gynnal ar radd 180 - 220. Nid yw'r past sodr yn y parth tymheredd hwn yn cael ei gynhesu. Yn y parth hwn, mae'r fflwcs yn y past sodr yn effeithiol, gan dynnu ocsidau o'r pinnau cydran ac wyneb y padiau bwrdd cylched, ac ar yr un pryd yn cadw'r past mewn cyflwr gludedd addas, yn barod ar gyfer sodro ail -lenwi dilynol.
- Parth Ail -lenwi:Mae'r tymheredd yn gyffredinol rhwng gradd 220 - 260. Mae'r past sodr wedi'i doddi'n llwyr yn y parth hwn. Yn y parth hwn mae'r past sodr wedi'i doddi'n llwyr ac mae cymal sodr da yn cael ei ffurfio.
- Parth oeri:Yn caniatáu i'r cymal sodr oeri a solidoli'n gyflym i ffurfio strwythur grisial sefydlog a gwella cryfder cymal y sodr. Mae'r gyfradd oeri fel arfer yn cael ei rheoli ar 2 - 5 gradd /au.
2. Gludo sodr
Mae past sodr yn fath o ddeunydd sodro electronig, yw'r powdr sodr a'r swm priodol o asiant llif wedi'i gymysgu gyda'i gilydd i ffurfio past, a ddefnyddir ar gyfer mowntio wyneb neu sodro cydrannau electronig.
2.1 math o past sodr
- Past sodr sy'n cynnwys plwm:Mae gan past sodro sy'n cynnwys plwm yn y broses sodro bwynt toddi isel a pherfformiad sodro rhagorol, ond oherwydd rhesymau amgylcheddol, y defnydd o'r gostyngiad graddol.
- Past sodr di-blwm:Yn unol â'r duedd o ddiogelu'r amgylchedd, a ddefnyddir yn helaeth mewn amrywiaeth o ofynion ar gyfer gweithgynhyrchu cynnyrch electronig sy'n gyfeillgar i'r amgylchedd. Gellir rhannu past sodr heb blwm yn past sodr di-blwm tymheredd uchel, past sodr di-blwm tymheredd canolig a past sodr di-blwm tymheredd isel.
2.2 Rhagofalon ar gyfer defnyddio past sodr
- Amodau storio:Dylai past sodr gael ei selio a'i storio mewn oergell ar radd 2-10. Y cyfnod dilysrwydd yn gyffredinol yw 3-6 mis. Defnyddiwch yr egwyddor o gyntaf yn gyntaf.
- Ail-gynhesu a throi:Mae angen ail-gynnal y past sodr a gymerwyd o'r oergell ar dymheredd yr ystafell ar gyfer 2-4 oriau, gan osgoi defnyddio dyfeisiau gwresogi allanol. Ar ôl ail -gynhesu, defnyddiwch aCymysgydd sodr smtNeu trowch y past sodr â llaw i sicrhau bod y fflwcs wedi'i gymysgu'n gyfartal â'r powdr tun.
- Swm y past sodr a ddefnyddir ac amodau argraffu:Dylid ychwanegu maint y past sodr a ddefnyddir mewn symiau bach er mwyn osgoi cadw at y squeegee. Mae caledwch Squeegee yn gyffredinol yn galedwch Shaw 80-90 gradd, y deunydd yw rwber neu ddur gwrthstaen, y cyflymder yw 10-150 mm/eiliad, yr ongl yw 60-85 gradd. Gellir dewis dur gwrthstaen neu rwyll wifren fel deunydd y plât rhwyll. Dylid cadw tymheredd yr amgylchedd gweithredu ar 25 ± 5 gradd.
- Trin ar ôlargraffydd past sodrMae argraffu wedi'i gwblhau:Dylai'r darn printiedig past sodr gael ei ail -lenwi o fewn 1 awr er mwyn osgoi dod i gysylltiad hir ag aer.
3. Bwrdd Cylchdaith Argraffedig
3.1 Strwythur sylfaenol y bwrdd cylched
- Swbstrad:Fel arfer, defnyddiwch resin epocsi wedi'i atgyfnerthu â ffibr gwydr neu gardbord resin ffenolig (fel fr -4), mae'r swbstrad yn darparu cefnogaeth fecanyddol i'r bwrdd cylched.
- Haen dargludol:Defnyddir ffoil copr fel deunydd dargludol i ffurfio amrywiol lwybrau cylched ar y bwrdd cylched ar gyfer trosglwyddo signalau trydanol.
- Haen gwrthsefyll sodr:Er mwyn osgoi cylchedu'r haen dargludol ffoil copr yn fyr, mae wyneb y bwrdd cylched wedi'i orchuddio â haen gwrthsefyll sodr gwyrdd, sy'n amddiffyn ac yn inswleiddio.
- Marcio cymeriad:A ddefnyddir i nodi lleoliad cydrannau a gwybodaeth arall i hwyluso gosod a chynnal a chadw.
3.2 Sut i ddewis PCB addas ar gyfer popty ail -lenwi
- Cylchedau syml:Gall byrddau un haen neu fyrddau haen ddwbl fodloni'r gofynion.
- Ceisiadau perfformiad uchel (gweinyddwyr, dyfeisiau cyfathrebu, ac ati):
- Argymhellir dewis PCBs gyda chynhyrchion amlhaenog uchel, a all fodloni gofynion gwifrau dwysedd uchel a chywirdeb signal uchel.

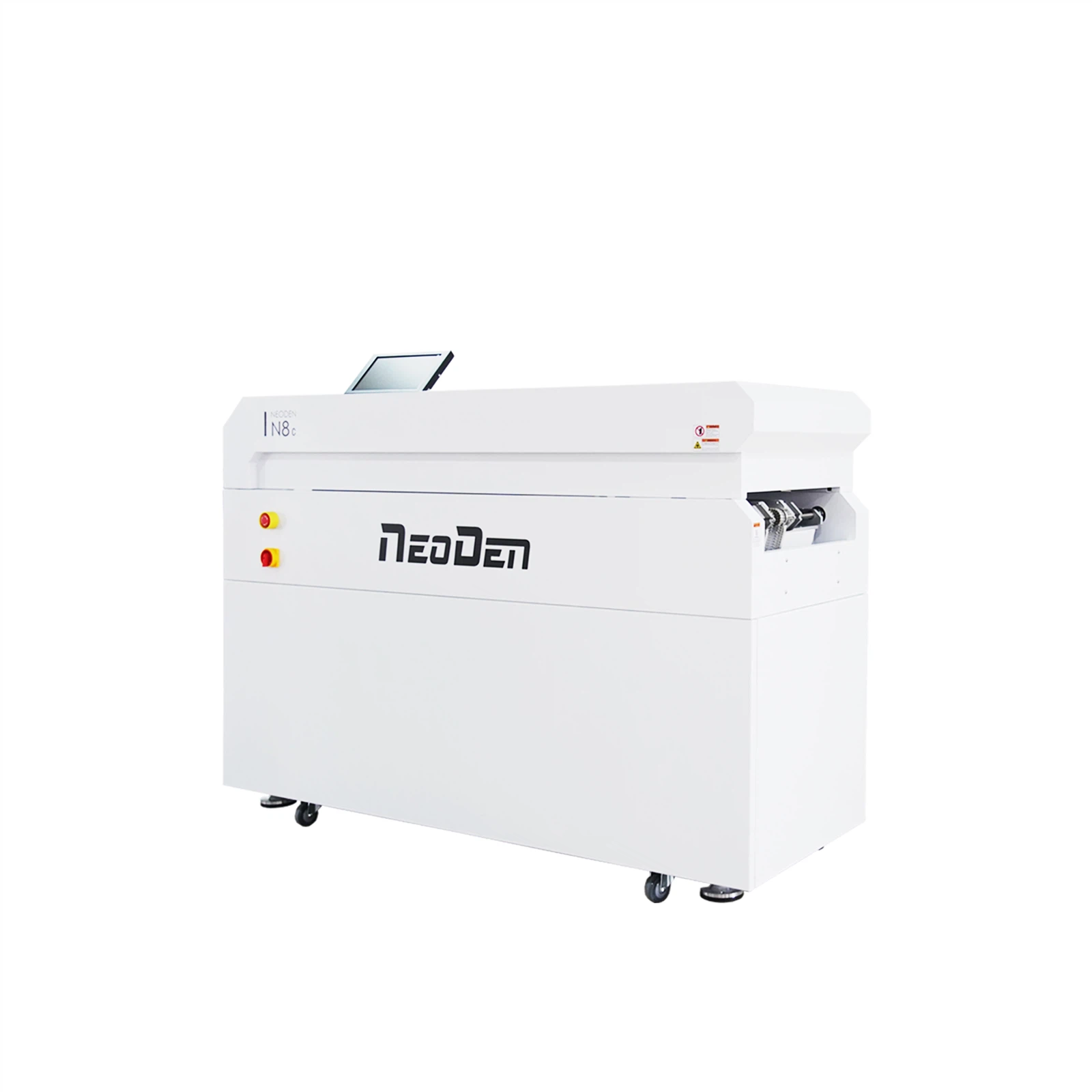

4. Ail -lenwi popty
Mae popty ail -lenwi yn offer pwysig mewn gweithgynhyrchu electronig, a ddefnyddir yn bennaf yn y broses sodro ail -lenwi fydd gwresogi, toddi a halltu sodr i sicrhau bod y cydrannau electronig a'r byrddau cylched printiedig (PCB) i gyflawni cysylltiad trydanol da rhwng. Mae'r prif swyddogaethau fel a ganlyn:
- Gwresogi:Cyflawnir sodro trwy gynhesu'r past sodr yn raddol i'w bwynt toddi.
- Proffil tymheredd rheoli:Mae'r popty ail -lenwi yn sicrhau rheolaeth gywir ar y proffil tymheredd trwy osod gwahanol barthau gwresogi i ymdopi â gwahanol fathau o ddeunyddiau sodr a PCB.
- Oeri:Ar ôl i'r sodro gael ei gwblhau, mae'r tymheredd yn cael ei leihau'n gyflym i sicrhau dibynadwyedd y pwynt sodro.
5. dargludiad gwres
Mae dargludiad gwres yn cyfeirio at y broses o drosglwyddo gwres trwy du mewn gwrthrych neu rhwng gwrthrychau sydd mewn cysylltiad â'i gilydd, o arwynebedd tymheredd uwch i arwynebedd y tymheredd is. Rhestrir ffactorau sy'n effeithio ar effeithlonrwydd trosglwyddo gwres isod:
- Priodweddau materol:Gan gynnwys dargludedd thermol, capasiti gwres, ansawdd wyneb cyswllt a gwrthiant thermol rhyngwyneb.
- Dylunio Proses:Gan gynnwys cynllun PCB, dewis sodr, haenau PCB a dylunio twll afradu gwres.
- Perfformiad Offer:Gan gynnwys modd gwresogi, dyluniad ffwrnais a pharamedrau cludo.
- Ffactorau amgylcheddol:Gan gynnwys yr amgylchedd awyrgylch ac amodau gweithdy.
6. Oeri
6.1 yr angen am oeri
- Atal difrod a achosir gan straen thermol.
- Optimeiddio microstrwythur cymalau sodr a gwella priodweddau mecanyddol.
- Lleihau effaith gweddillion fflwcs.
- Gwella cynhyrchiant a lleihau'r defnydd o ynni.
6.2 Dulliau Oeri Cyffredin
Oeri naturiol, oeri aer gorfodol, oeri dŵr, oeri nitrogen hylif ac oeri wedi'i segmentu. Dylai dewis penodol fod yn seiliedig ar nodweddion cynnyrch, gofynion proses ac amodau offer i'w hystyried yn gynhwysfawr.
6.3 Effaith cyfradd oeri ar ansawdd weldio
- Microstrwythur wedi'i Weldio ar y Cyd:Mae'r gyfradd oeri yn effeithio ar faint grawn a ffurfio haen IMC.
- Rheoli Straen Thermol:Gall cyfradd oeri amhriodol arwain at grynodiad straen thermol, gan sbarduno cracio ar y cyd sodr neu ystof PCB.
- Gweddillion fflwcs:Mae cyfraddau oeri sy'n rhy gyflym neu'n rhy araf yn cynyddu'r risg o weddillion fflwcs.
- Solder ar y cyd gwlybaniaeth:Mae angen paru'r gyfradd oeri â nodweddion y sodr er mwyn sicrhau gwlychu da.
- Dibynadwyedd cynnyrch:Mae cyfradd oeri ymwrthedd blinder ar y cyd a sefydlogrwydd tymor hir yn cael effaith bwysig.
Iii. Y broses sodro ail -lenwi problemau ac atebion cyffredin
1. Pêl Tin
Pêl tun yw ymddangosiad peli bach o sodr ar wyneb y cymal sodr. Mae hyn fel arfer oherwydd bod y tymheredd weldio yn rhy uchel, mae'r amser weldio yn rhy hir neu nid yw dyluniad ardal weldio yn rhesymol.
Datrysiad:Addaswch y tymheredd a'r amser sodro i sicrhau bod y paramedrau sodro yn cwrdd â'r gofynion. Gwiriwch ddyluniad yr ardal sodro i sicrhau cynllun rhesymol o'r pwyntiau sodro.
2. weldio oer
Mae weldio oer yn golygu nad yw'r cymalau wedi'u weldio yn cyrraedd cyflwr treiddgar yn ddigonol, gan arwain at gysylltiad gwan o'r cymalau wedi'u weldio. Gall hyn gael ei achosi gan dymheredd weldio annigonol, amser weldio annigonol neu ddyluniad amhriodol o'r ardal weldio.
Datrysiad:Cynyddwch y tymheredd sodro a'r amser i sicrhau bod y cymalau sodr wedi'u toddi'n llwyr. Gwiriwch ddyluniad yr ardal sodro i sicrhau bod gan y pwynt sodro gyswllt da â'r cydrannau.
3. Tinning
Tinning yw ffurfio pont o sodr wedi'i doddi rhwng dau neu fwy o gymalau sodr cyfagos. Mae hyn fel arfer oherwydd tymheredd weldio rhy uchel, mae'r amser weldio yn rhy hir neu nid yw dyluniad ardal weldio yn rhesymol.
Datrysiad:Gostyngwch y tymheredd sodro a'r amser i sicrhau nad oes toddi gormodol rhwng cymalau sodr. Gwiriwch ddyluniad yr ardal weldio i sicrhau bod cynllun y pwyntiau weldio yn rhesymol.
4. Weldio Gwrthbwyso
Mae gwrthbwyso weldio yn cyfeirio at wall penodol rhwng y safle weldio a'r safle a fwriadwyd. Gall hyn gael ei achosi gan broblemau gyda'r offer weldio neu'r gosodiadau.
Datrysiad:Gwiriwch yr offer a'r gosodiadau weldio i sicrhau eu sefydlogrwydd a'u cywirdeb. Addaswch y paramedrau weldio a'r broses i sicrhau cywirdeb y safle weldio.
Nghasgliad
Mae dysgu terminoleg popty ail -lenwi yn bwysig ar gyfer effeithlonrwydd cyfathrebu, optimeiddio prosesau, arloesi technolegol, cydymffurfio â safoni, a hyrwyddo gyrfa. Mae dysgu a chymhwyso'r termau hyn mewn modd systematig yn rhan hanfodol o yrfa unrhyw berson mewn gweithgynhyrchu electroneg. Dylai dechreuwyr barhau i ddysgu ac ymarfer.
